　　雷達料位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比，從而計算出天線到被測介質表面的距離。

　　高頻雷達液位計采用了26GHz的高頻發射頻率，屬于高頻雷達液位計。天線被進一步的優化處理，處理器也作了相應的提升，加大了測量距離和精度。該系列為高壓喇叭口天線，可測量對象為高溫高壓的化工原料、一般液體或漿料等。最高測量量程為30米，安裝方式有螺紋與法蘭。

　　高頻雷達料位計是我公司生產的一種基于時間行程原理的物位測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出脈沖信號，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。因此，雷達料位計可以用于反應釜、固體料倉等一些復雜環境的物位測量。

　　

雷達料位計產品特點

　　1、天線尺寸小，便于安裝;非接觸雷達，無磨損，無污染。

　　2、幾乎不受腐蝕、泡沫影響;幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

　　3、嚴重粉塵環境對高頻物位計工作影響不大。

　　4、波長更短，對在傾斜的固體表面有更好的反射。

　　5、波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

　　6、測量盲區更小，對于小罐測量也會取得良好的效果。

　　7、高信噪比，即使在波動的情況下也能獲得更優的性能。

　　8、高頻率，是測量固體和低介電常數介質的最佳選擇。

　　雷達料位計是先進的雷達式物位測量儀表，測量距離最大30米，可以用于各種存儲容器，液體、漿料、固體的物位測量，輸出4…20mA模擬信號。

　　雷達料位計的技術參數

　　應 用：適用于各種存儲容器，液體、漿料、固體比如：水液儲罐,酸堿儲罐,漿料儲罐,固體顆粒,小型儲油罐

　　測量范圍：30米

　　過程連接：法蘭

　　介質溫度：-40-250℃

　　過程壓力：-0.1~4.0Mpa

　　精 度：±10mm

　　重 復 性：±2mm

　　頻率范圍：6.8GHz

　　防爆等級：Exib IIC T6 Gb

　　防護等級：IP67

　　信號輸出： 4…20mA/HART(兩線)

雷達料位計安裝事項說明

　　典型安裝

　　喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。

　　喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。

　　

　　延長型及其他型號安裝方法

　　當喇叭長度小于安裝短管長度時，應使用天線延伸管。

　　如果喇叭口直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。

　　

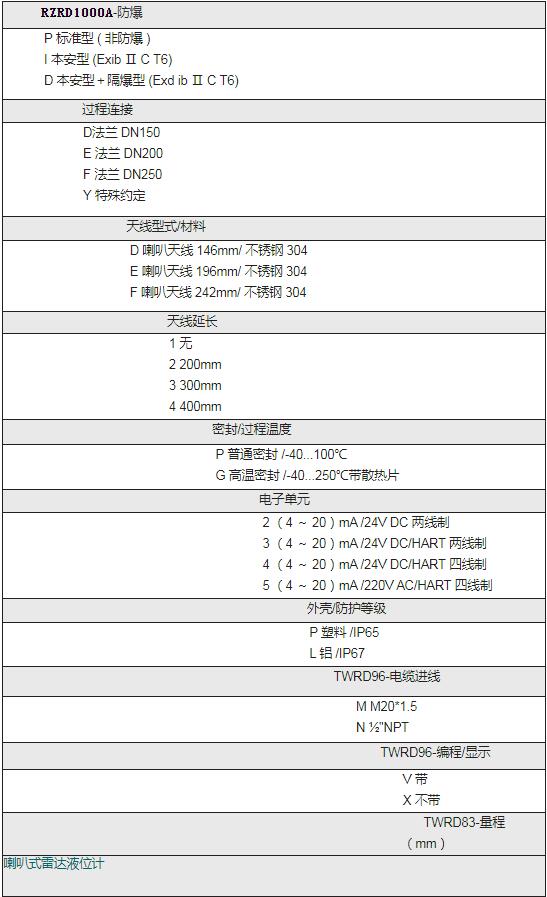

雷達料位計產品選型
